单机架4辊冷轧机的工作辊和支承辊轴承需采用油气润滑。润滑的对象是工作辊和支承辊轴承座内的四列圆锥滚子轴承或四列圆柱滚子轴承、止推轴承和辊颈处的密封圈。由于四列圆柱滚子轴承只能承受径向负荷,因此需要附加止推轴承来承受轴向力。
单机架4辊轧机共有工作辊和支承辊轴承座各4个,共8个轴承座。
本油气润滑系统能对进入轴承座的油气流进行监视,这是非常必要的。

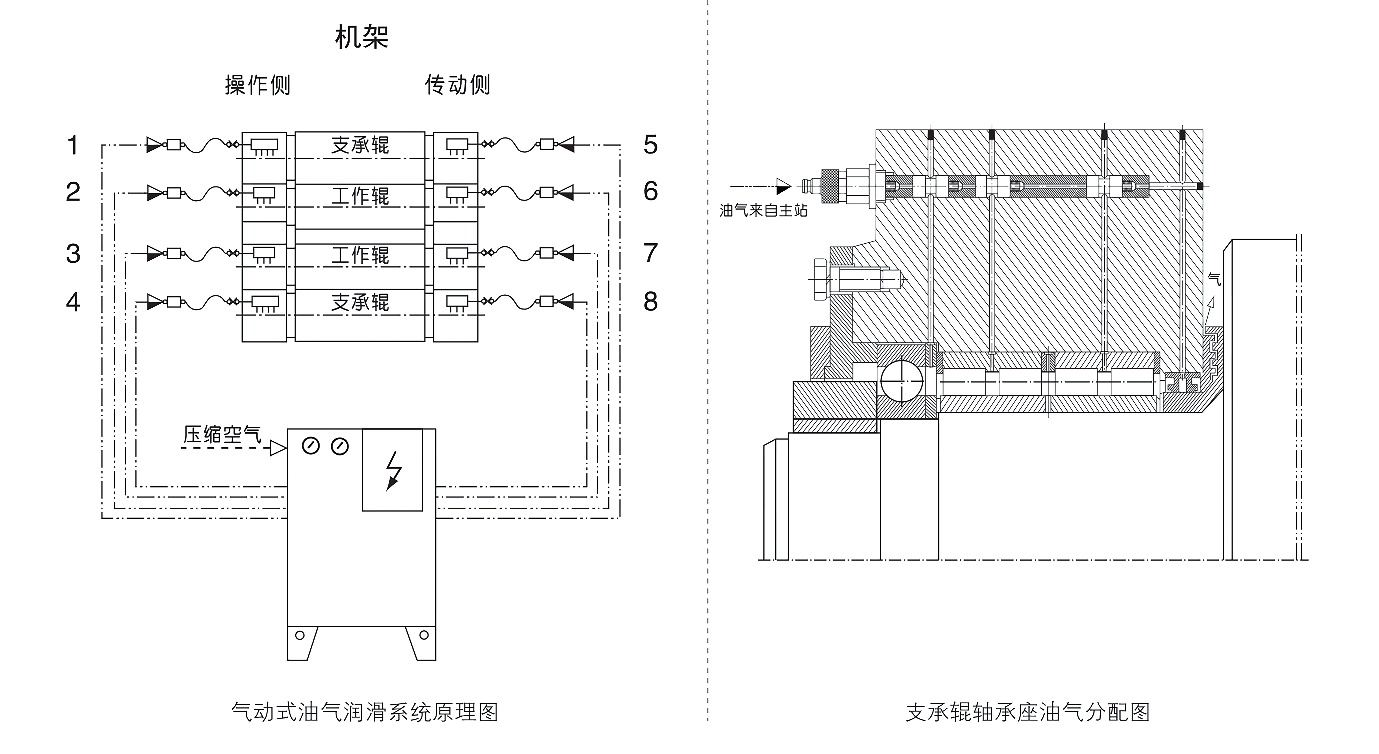

因为,为了方便换辊,尤其是工作辊的更换更是频繁,因此在轴承座的油气流入口处采用带单向阀和快速接头的胶管来连接。如果快速接头没有插好,会导致单向阀没有打开,又没能及时发现,就会造成油气流不通。如果不对其进行监视,将会造成严重后果,使轴承损坏。因此为了避免价格昂贵的轴承在油气流不通时能及时报警,必须在每一根油气主管道上配置一个油气流流动监视器见下图对进入轴承座的油气流进行监视,可以有效地避免轴承损坏。
